なぜ礼拝の場所は、向き・光・音を別々に組み立てるか

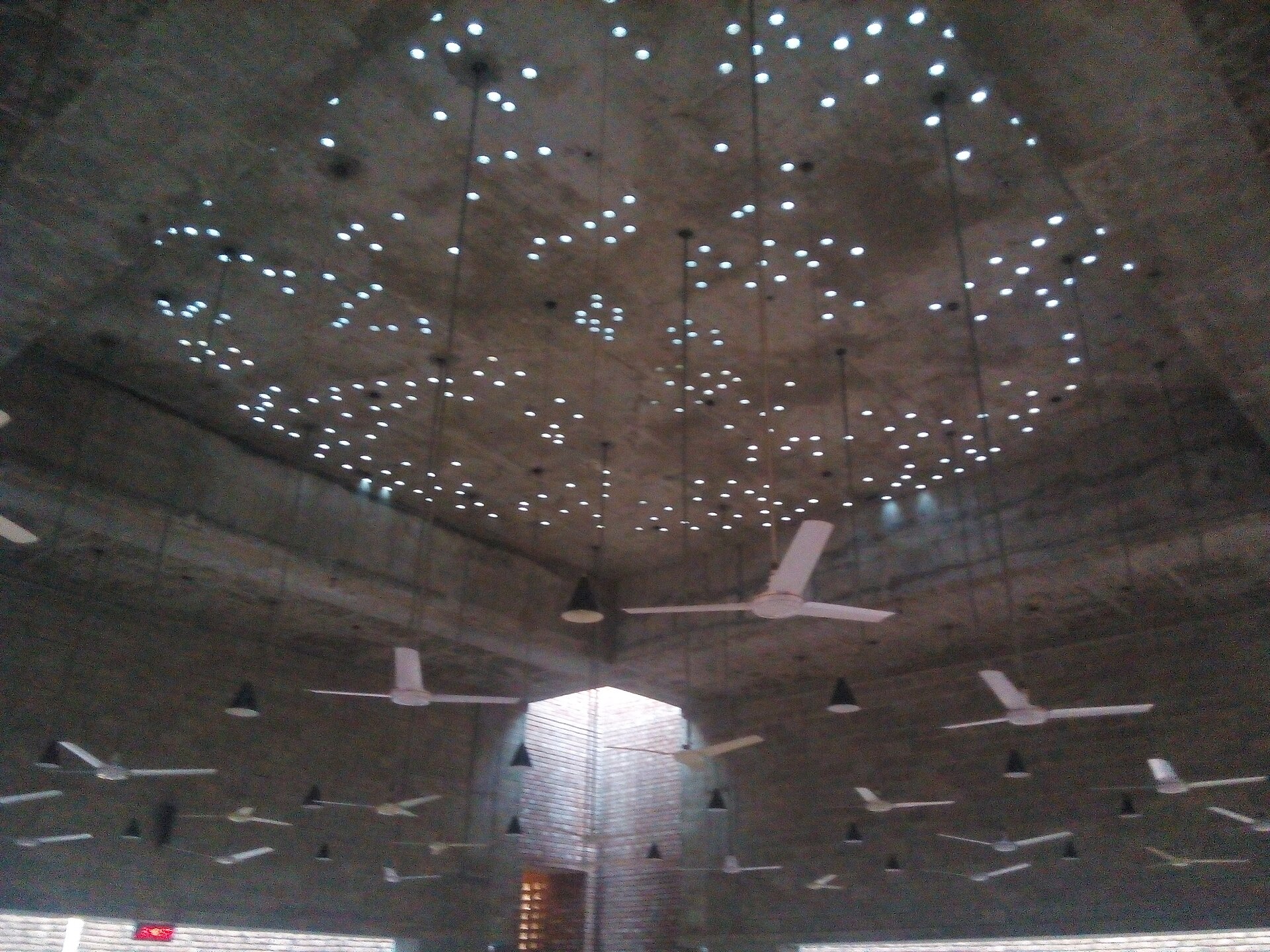

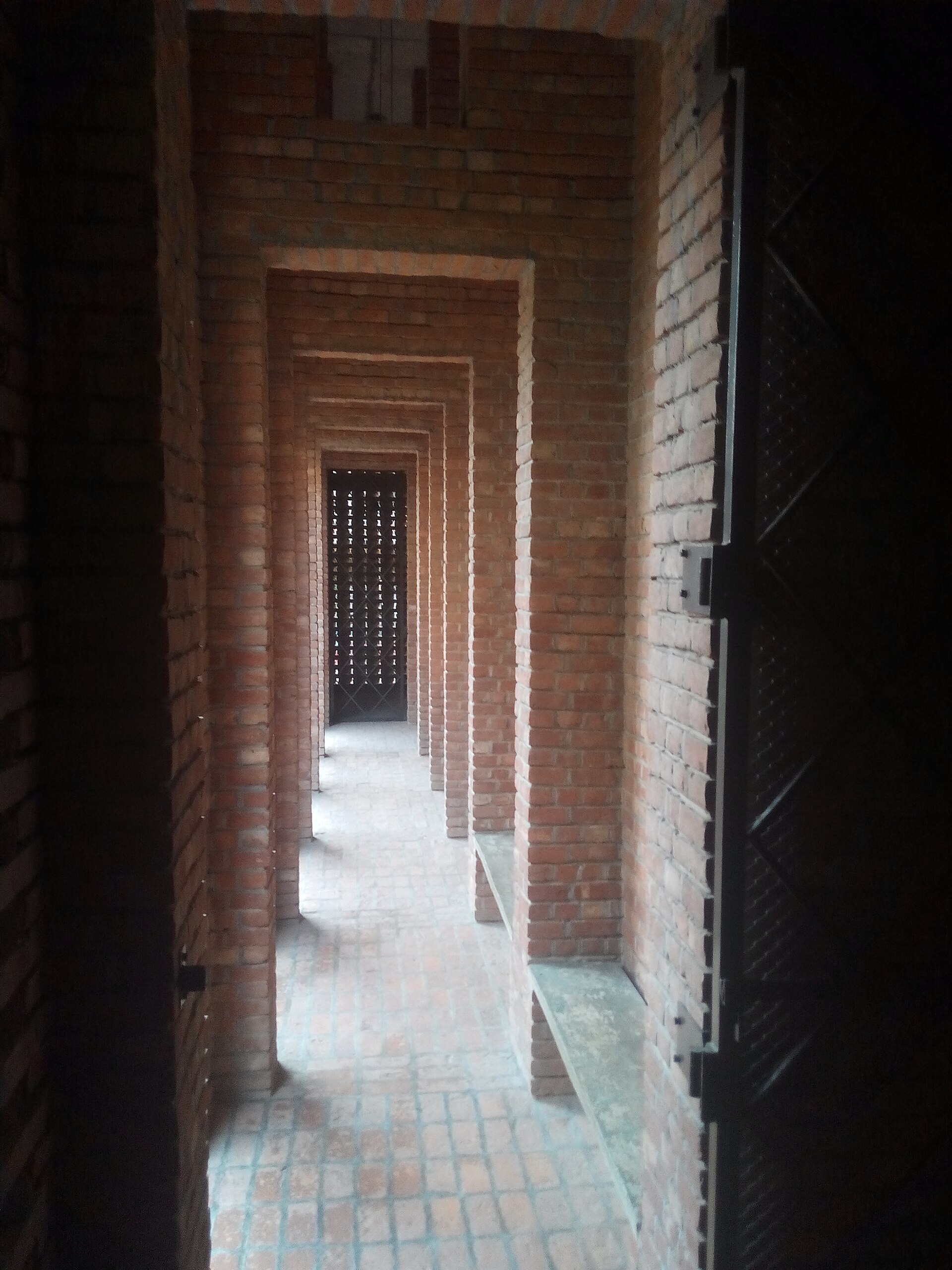

Aga Khan AwardのBait Ur Rouf Mosque記録は、敷地とキブラ方向のずれを解くため、四角い外形の内側へ円筒状の礼拝室を回して収めたと説明する。敷地の道路に建物の外壁を合わせる線と、祈るときに向く線が一致しないためである。二つの形の間にできた空隙は採光の中庭となり、屋根の小開口とともに明るさを室へ導く。冒頭の写真は礼拝室の天井を内側から見上げ、小開口がつくる点状の明るさ、吊り照明、扇風機を示す。敷地や四角い外郭は写らず、この写真だけで礼拝室の回転は確かめられない。通路、室内、屋根、煉瓦壁の写真と向きの模式図を行き来し、光の入口とキブラ方向を別の根拠で読む。設計記録が語る空間の意図と、参拝者が実際に感じた明るさは同じ証拠ではない。[1]

Aga Khan Awardの説明にある煉瓦の四角い外郭を、主図に写る礼拝室そのものの平面と取り違えない。Aga Khan Awardの建築記録には、道路側の形とキブラに向かう内側の円筒がずれて置かれ、その余白に光が落ちることが示される。写真を読むときは、主図の礼拝室天井→通路と煉瓦壁→向きの独自模式図→Aga Khan Awardの敷地説明と移り、写真に直接写るものと資料の文章で分かるものを区切る。孔から落ちる光の幾何を一時点の写真で読めても、礼拝の全時間帯の日射や通風を再現したわけではない。近隣の人々による寄付で成立したという記録は、この形が施主一人の記念碑ではなく、地域の礼拝場所として建てられたことを示す。[1]

Aga Khan Awardは、近隣の寄付によって建てられ、地域の人が利用するモスクであり、煉瓦の多孔質な壁が通風を助けると記す。高い基壇は街路から距離を取り、日中は人が集う場所にもなる。そうした使用記録を「全てのモスクが同じように使われる」根拠にはできない。大きなドームやミナレットの有無で分類すると、ここで重要な外側の四角、内側の礼拝方向、四方の光庭、屋根の孔という関係が見えなくなる。設計側が語る「霊性」は目的の表現であって、全利用者の経験測定ではない。掲載する写真は設計団体の著作権画像を避け、別撮影者がCC条件で公開したものへ限定する。[1]

Bait Ur Roufの説明で「ミナレットがない」「ドームがない」と述べるだけでは、実際の空間の考案が消える。外形の四角と内部の向きのずれから生まれた光庭こそ、祈りの方向と周辺街路を同じ建物で調停する仕組みである。煉瓦の孔は空気と光に関わるが、居室内の温度や照度は実測がなければ言えない。高い基壇は街路から内部への段差であり、住民が集う面にもなる。Aga Khan Awardはこうした設計意図と地域利用を示すが、すべての時間帯の利用者観察ではない。音の話を加える場合は、UCLの別建物研究の方法論から、測定とモデルの違いを学ぶにとどめる。[1]

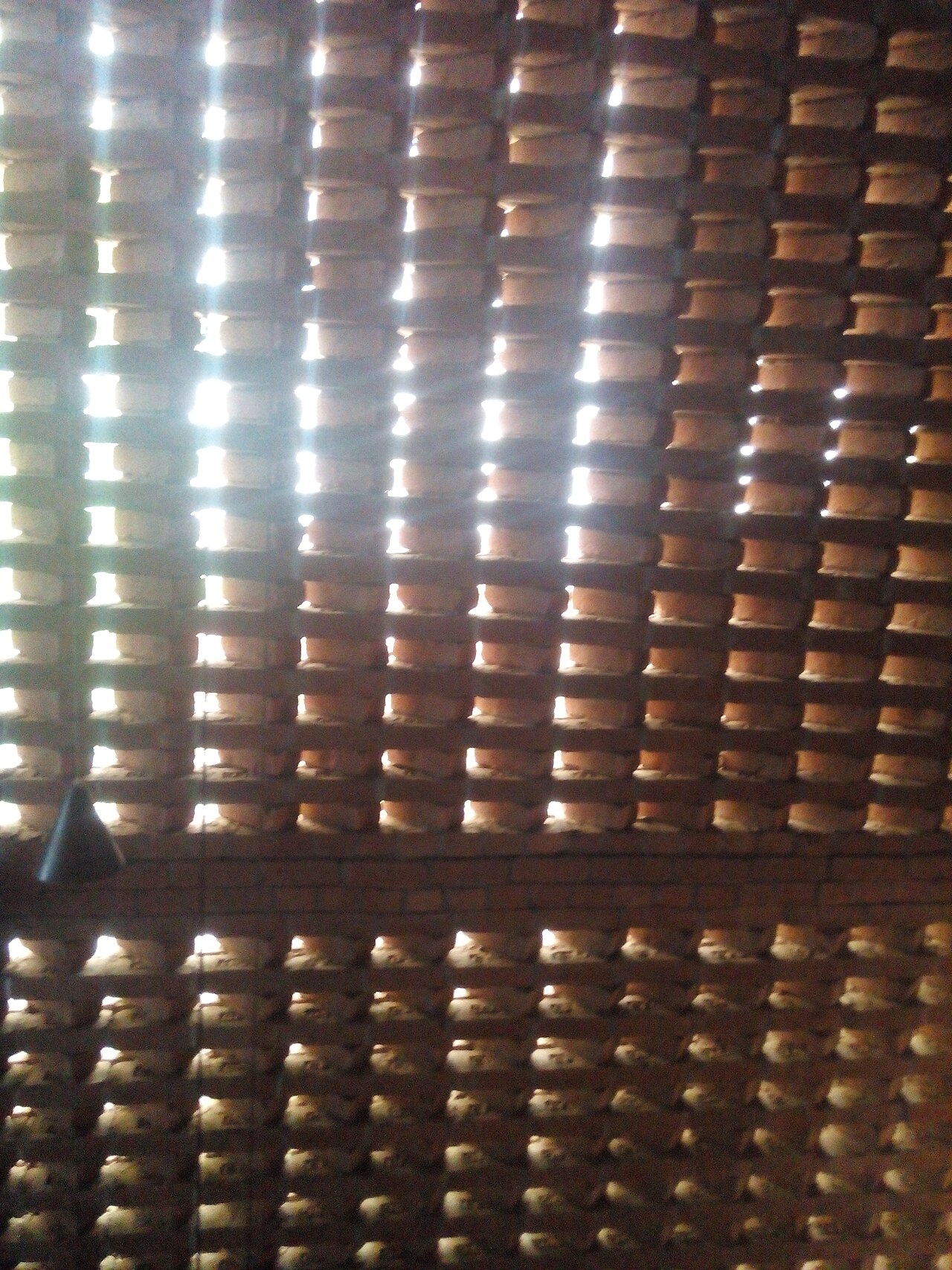

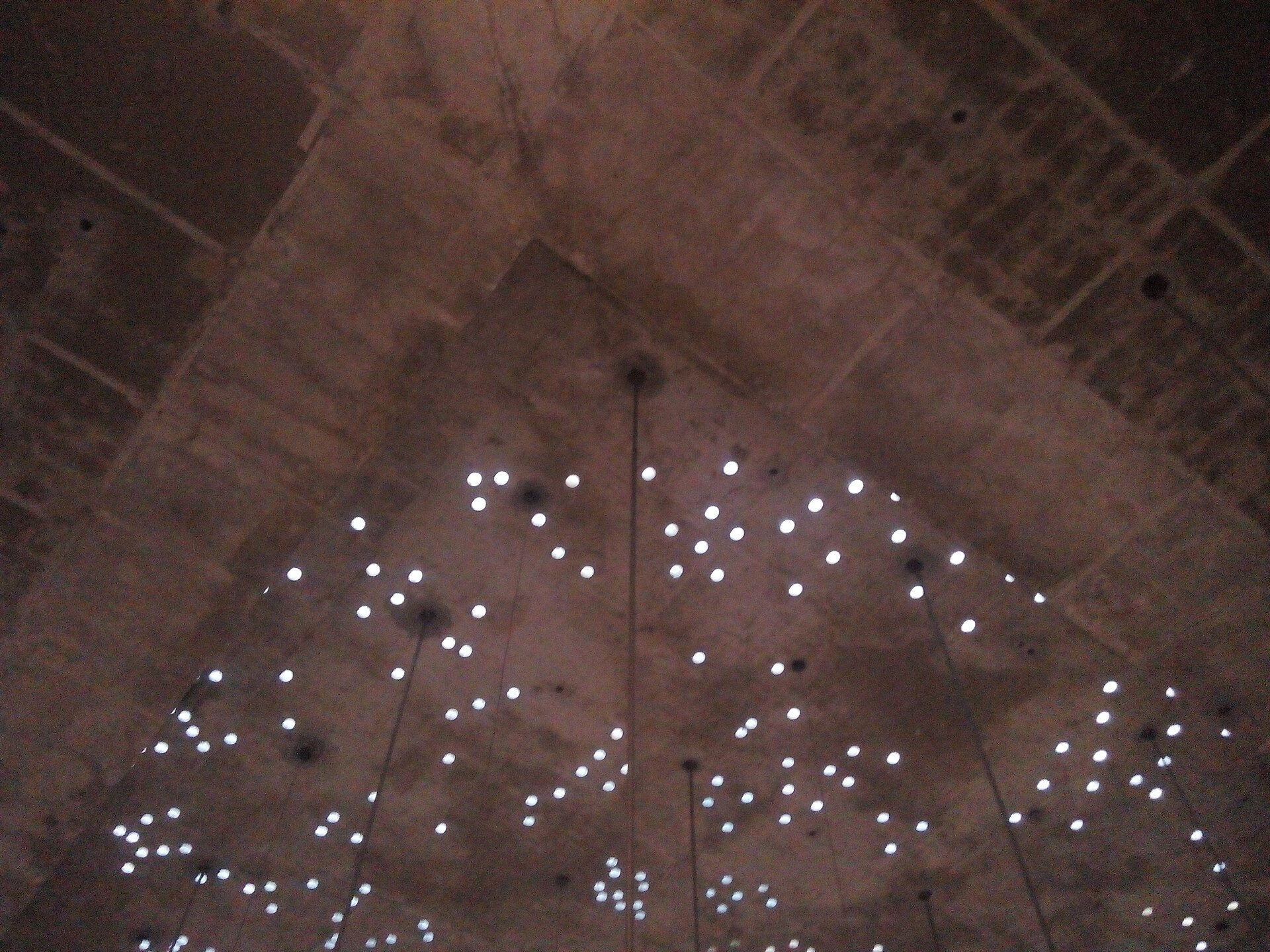

Bait Ur Rouf Mosqueでは煉瓦でできた外形と礼拝空間の方向を一つの軸として描くと構成を誤る。Aga Khan Awardの説明に沿い、独自の模式図で外周と礼拝方向を分けた。これは測量図ではないため角度の数値を読み取らない。外周の量塊は掲載した写真では確認できない。Aga Khan Awardの敷地説明と独自模式図で外郭と礼拝方向の関係を読み、通路・礼拝室の実写真へ戻って、どこに光の入口が見えるかを確かめる。屋根や煉瓦の光孔の写真は光の入口を示すが、撮影時の明るさは日付、天候、露出の影響を受ける。写真が明るいから礼拝に十分な照度を常に保証する、と書かない。方位は制度と宗教的実践、光は材料と開口の設計、外形は都市の敷地条件に関わる。似た線に見えても同じ変数ではない。[1]

音響図の棒が示す32.3％と46.8％は、UCL論文に報告された顕通寺主殿のモデル条件差である。二つの数値の分母は同じ「聞きやすさ」ではなく、T30mとEDTmという別の測定指標の基準値である。研究は吸音材の有無と音源方向を変えた条件を比較する。したがって「布を外せば宗教建築は響く」と一般化できず、実際に布を取り外した儀礼の記録にもならない。Bait Ur Roufの写真と同じ図版列に置く際は、模型研究と現地写真の違いを表題とキャプションの両方で示す。[1]

中国・五台山の顕通寺大雄宝殿について、UCLの公開する原研究は実測と音響モデルを組み合わせ、布製吸音体、仏像、音源の向きと位置が音場にどう影響するかを検討した。ここで得られた数値をダッカのモスクへ移してはならない。音の比較における共通の問いは、音源がどこにあり、表面がどのように反射・吸収し、聞き手がどこにいるかである。UCL論文のモデルで布や像を取り去る試算は仮想条件であり、現地でそれらが実際に取り去られた儀礼の記録ではない。Bait Ur Roufの六枚の写真は光と方向の証拠で、顕通寺の音響実験の可視的な代用品にはしない。[2]

この章の「音」は、Bait Ur Roufの残響値を持っているという意味ではない。UCLの顕通寺研究を対照にすると、音響を論じるには音源位置、音の周波数、吸音・反射面、聞く位置、現場測定とモデル化という手続きが要ると分かる。二つの場所を並べているのは、宗教が同じ音を使うという主張ではなく、視覚資料だけでは確かめられない環境性能の証拠の形式を示すためである。Bait Ur Roufの写真四点で光庭の位置や煉瓦壁を読むのはできるが、反響の感じを写真の広さから推測してはならない。設計記録の説明と実測研究の結論を別の欄に置けば、空間を経験する身体を軽視せず、体験を測っていないところは未詳と書ける。[2]

UCLの顕通寺主殿研究はBait Ur Roufの実測ではない。独自図には、顕通寺のモデルで布などの吸音材を除いた条件において、中周波の残響時間T30mが32.3％、初期減衰時間EDTmが46.8％増えたという論文の数値だけを示した。この二つは異なる指標で、どちらも「音量がその割合だけ増えた」という意味ではない。研究は音源位置や向きがEDTと発話の明瞭さに関わることも扱う。図の縦棒は原論文の図を写したものではなく、公開された増加率を描き直したものだ。音の違いを視覚化できても、写真を見て聞こえを想像することは測定ではない。顕通寺の数値をモスクの室内写真の横へ置く際、建物名と方法を大きく分けて表示する。[2]

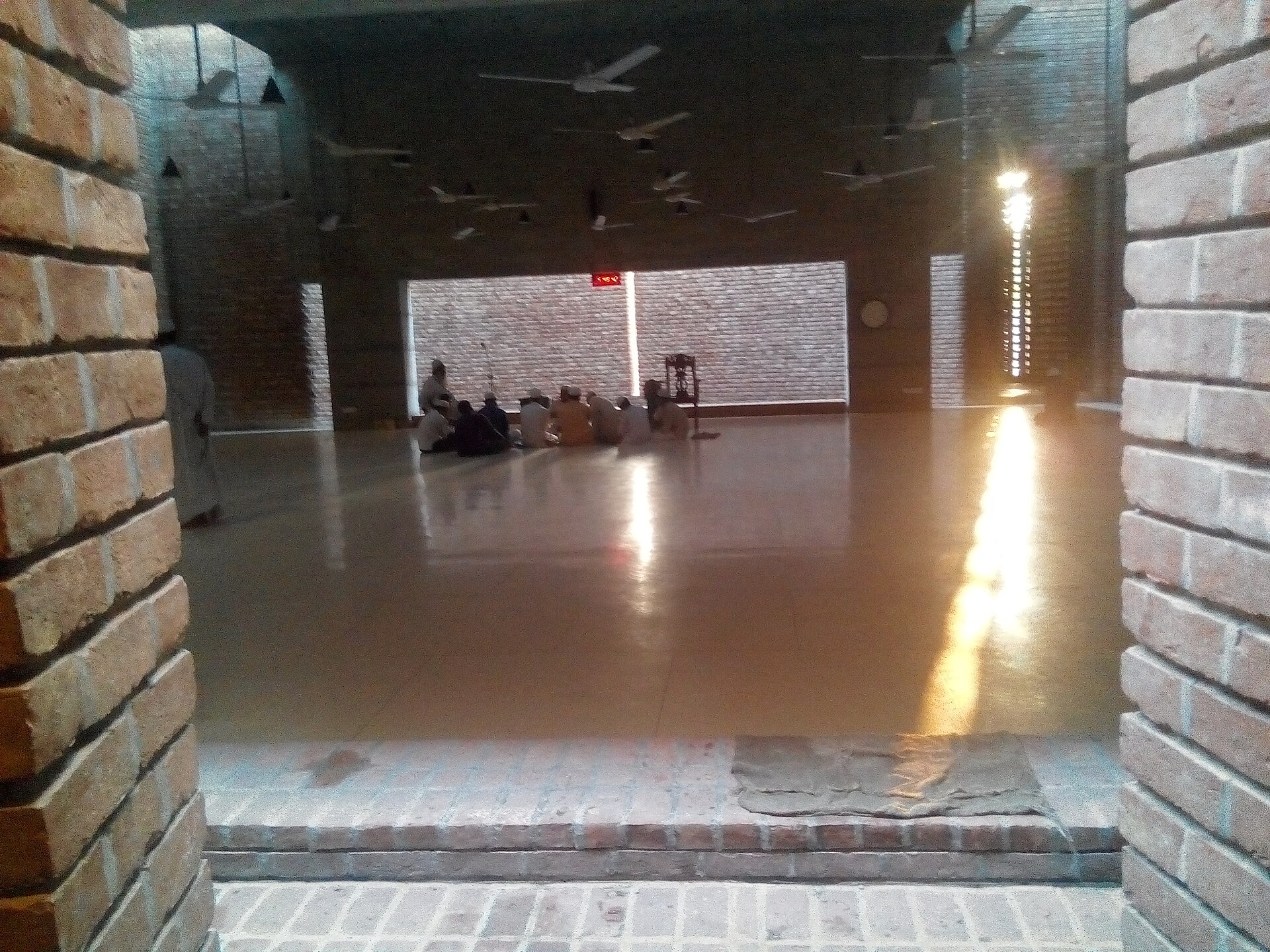

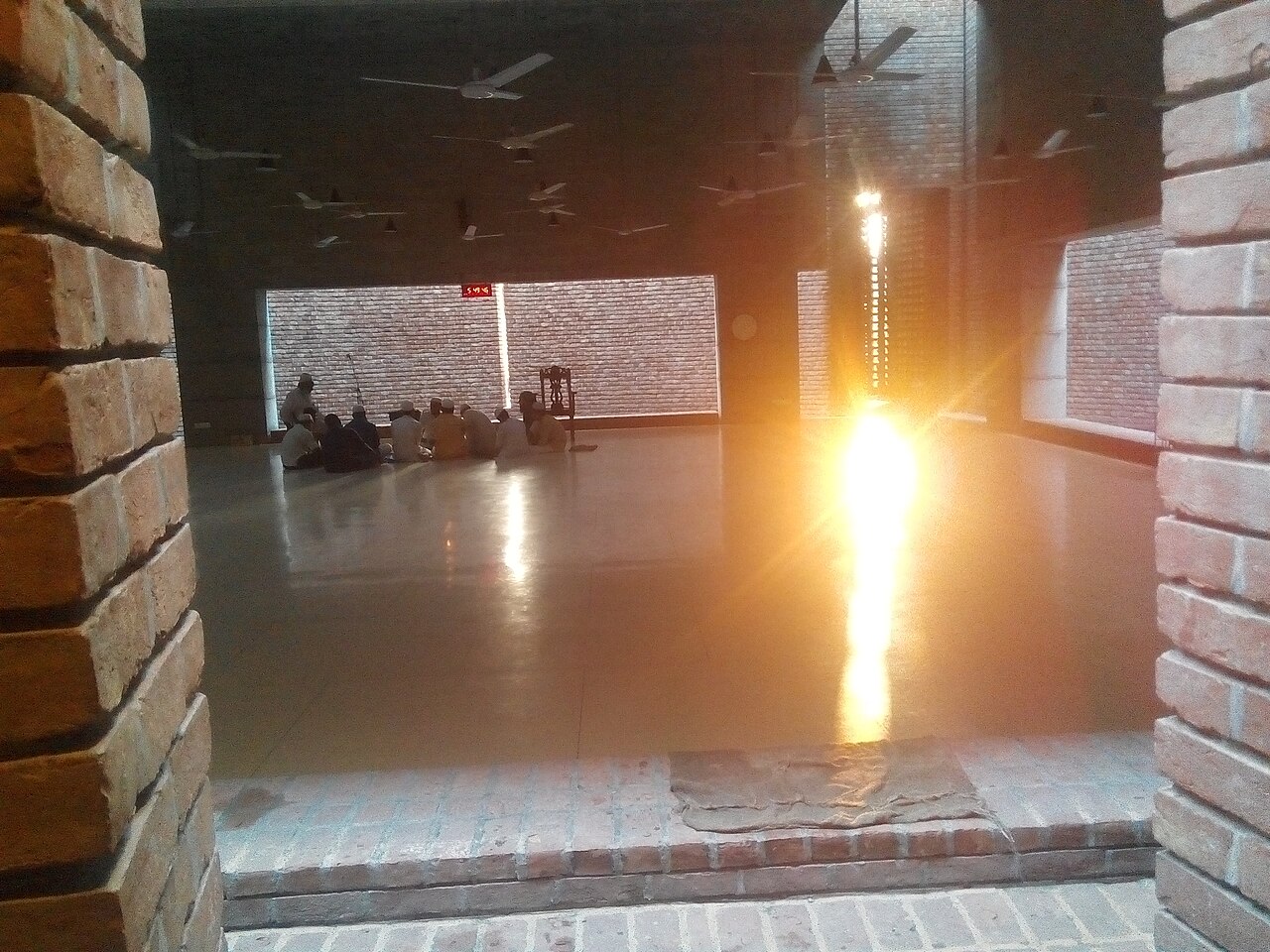

礼拝室の昼の写真には美しい光の帯が写るが、その帯は撮影日の太陽位置と露出の結果でもある。AKDNの設計解説が述べる煉瓦や光の構成と照らし、常に同じ帯が生じるとは書かない。向きの模式図も角度の実測図ではない。身体の向き、昼光、音を一つの屋根から説明する誘惑を抑え、どの資料がどの問いに答えるかを分ける。現地の利用者の経験を知るには測定と聞き取りが必要で、ここで扱う二つの一次資料はその全体を代弁しない。[2]

二つの事例を結ぶのは「宗教施設なら同じ設計原理」という一般化ではない。礼拝の向き、光の経路、音の届き方をそれぞれ別の資料で問えるという方法である。Bait Ur RoufのAKDN資料は設計意図と写真を、顕通寺のUCL研究は特定条件での音響モデルを提供する。前者の祈りの形式を後者へ投影せず、後者の数値を前者の性能評価へ流用しない。写真で見えるレンガ、天井の孔、床上の位置から、どの席がよく聞こえるかを決めることもできない。実際の使用を知るには利用者の説明、室の寸法、吸音条件、測定方法を伴う調査が必要である。制作で宗教空間を参照するときは意匠の記号を抜き出す前に、身体の向き、自然光、声が交わる条件を分けて確認する。[1][2]

モスクと中国仏教寺院は宗教、地域、時期が異なる。設計者の意図、科学的な測定、礼拝者の経験は三つの異なる証拠である。現在の写真から音圧や残響時間を算出せず、研究論文の模式図も転載条件を確かめずに再掲しない。[1][2]

音響の比較を今後深めるなら、Bait Ur Roufで実測した一次論文が必要である。顕通寺の数値を代理値にせず、測定していないものは空白のまま残す。光についても写真から見える開口と設計記録の意図までを述べ、照度や快適さは未測定とする。[1][2]
