なぜ柱・梁・アーチ・ヴォールトは違う広がりを作るか

同じ「柱の少ない室」でも、屋根を支える方法は一つではない。柱と梁は、上からの荷重を梁の曲げを介して柱へ下ろす。アーチやヴォールトは、部材を押し合う形を用い、端部の支持へ鉛直方向と側方の力を渡す。鉄の柱・桁は、複製できる部材を組んで広い屋根や透明な外皮をつくる。いずれも「柱が消える」わけではなく、支持がどこに立ち、どの高さで結ばれ、どこが人の視線に残るかが違う。[2][1][3][5][6]

比較対象は同じ用途・寸法の競争相手ではない。ノーフォークの小住宅Candleyards、ソルトレークの大集会室、Durhamの大聖堂、Fort Pulaskiの砲台、ロンドンの万国博覧会館は、時代も使い方も異なる。それでも各記録から、荷重の道、支点の位置、視線の切れ方を別々に指せる。まず図の矢印を仮説として読み、各建物の一次資料で実際に確認できる部材へ戻す。模式図の間隔と高さは実測を表さない。[2][1][3][5][6]

Historic EnglandのCandleyards指定記録は、約1600年の木造住宅に残る柱、壁の横架材、梁、根太を記述する。北側区画ではspine beamの西端を松の柱が支える。ただしその柱は別の家から転用されたものであり、建物全体を創建時の純粋な「柱梁の標本」とみなせない。住宅の部屋幅を決めるのは単に木材の長さではなく、柱・梁・壁がどこで連結し、後世の改修で何が変わったかである。[2][1]

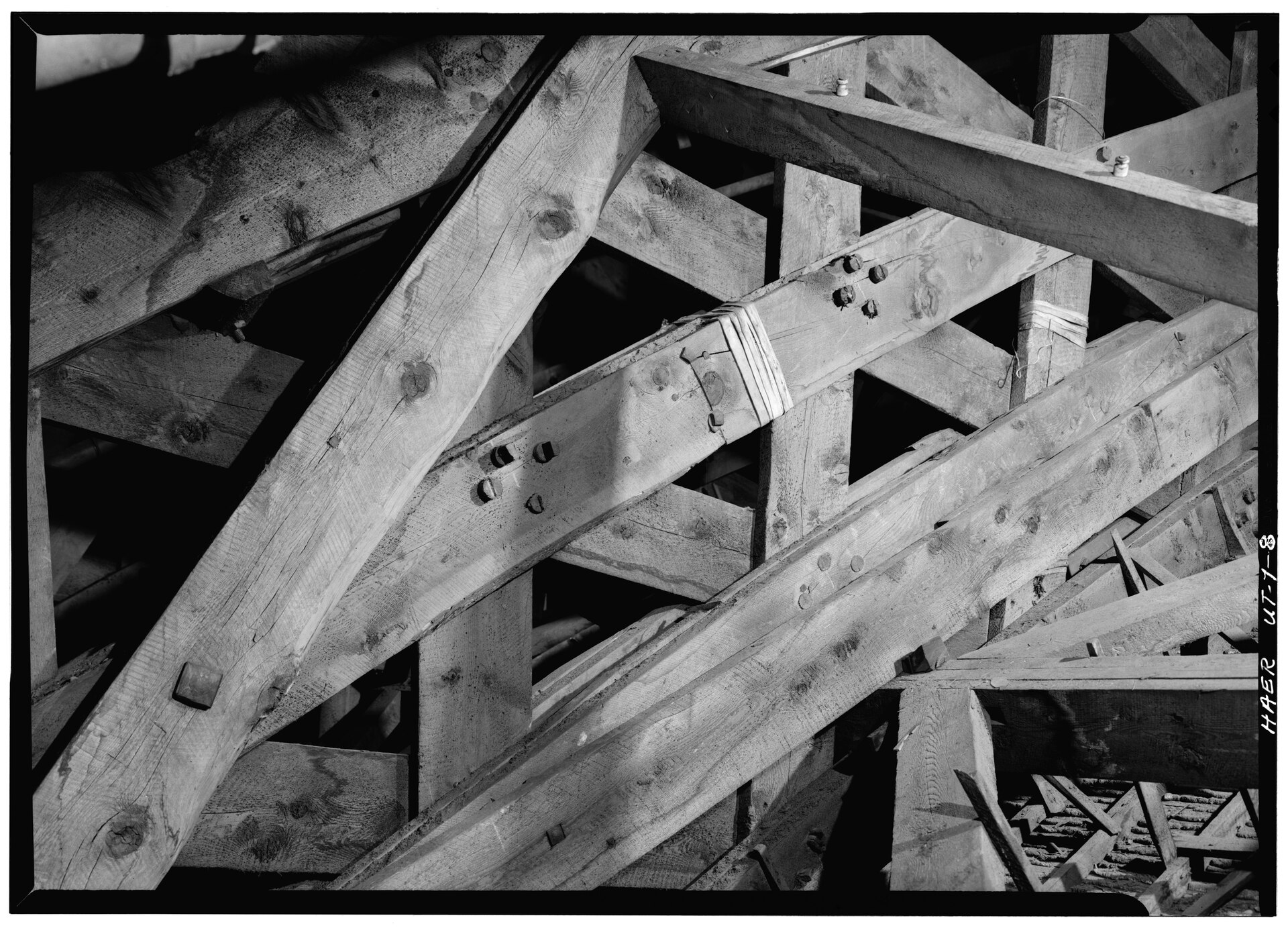

Salt Lake Tabernacleは、米国議会図書館HAER UT-1が写真、実測図、説明文で記録した別の木造大空間である。客席の中心には中間柱が少なく、格子状の木製アーチが頭上で組まれて外周の石造支持部へつながる。HAERは木栓と生皮帯の接合も記録する。Candleyardsの梁が部屋の天井を区画するのに対し、この格子アーチは客席の中央を開け、端部へ支えを寄せる。木の種類だけでは結果は決まらない。どの部材が曲げを受け、どの接合を通って支点に達するかを建物ごとに読む。[2][1]

Durham Cathedralの管理者は身廊の石造リブ・ヴォールトを、当時の大胆な構造上の試みとして説明する。UNESCOも11世紀末から12世紀初頭の聖堂のヴォールトを重要な特徴とする。交差するリブと曲面の天井は、礼拝空間の頭上へ連続した高さをつくり、柱や壁へ荷重を渡す。しかし「リブだけが全荷重を運ぶ」と単純化できない。ヴォールト本体、柱、壁、周囲の支持を一体に見る必要がある。写真に見える高い天井は、力の大きさや壁内の応力を示さない。[3][4][5]

煉瓦の別例は米国国立公園局が記録するFort Pulaskiの砲室である。煉瓦アーチと厚い壁は、砲室という防御施設の用途を支える。礼拝のために上方へ伸びるDurhamと、土塁と砲室を重ねるFort Pulaskiでは、同じ「ヴォールト」を外形だけで一群にできない。曲面の下にできる余白を確認しつつ、側方へ伝わる力を受ける壁や支持の厚さを読み分ける。[3][4][5]

V&Aが紹介する1851年のCrystal Palaceは、鋳鉄の柱と水平な桁の架構に木製のガラス受け材を載せ、大量のガラス板で覆った。大規模な展示会を短期間で成立させるため、規格化された部材の製作と現場での組立が重要だった。同館の記録は、木製グレージングバーと鋳鉄の柱・桁を区別している。全面を鉄やガラスだけでできた一枚の殻として描かない。[6]

柱を細く見せる鉄の架構は、展示物を見渡す視線と明るさに関わる。だが、V&Aにある当時の図像は来場者に見えた広がりを示しても、各柱や桁の応力測定ではない。柱間隔、部材断面、足元の基礎を確かめるには図面と技術資料がさらに要る。鉄を「石より進歩した」と並べる代わりに、木材や石材とは別の製造・組立の条件が、見通しのある仮設展示空間を可能にした、と用途に結び付ける。[6]

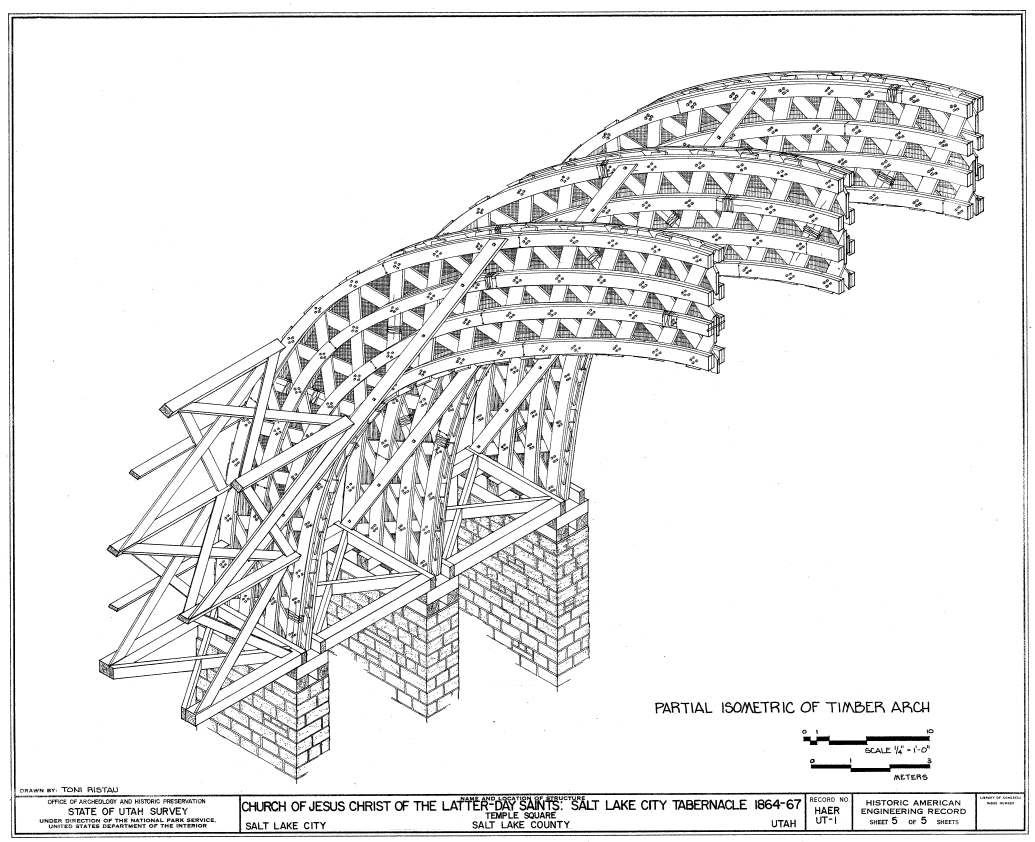

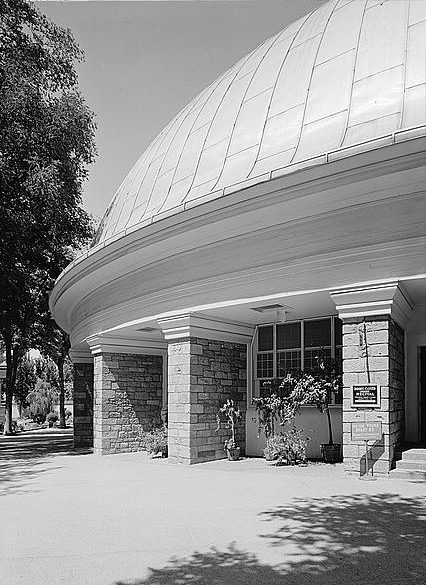

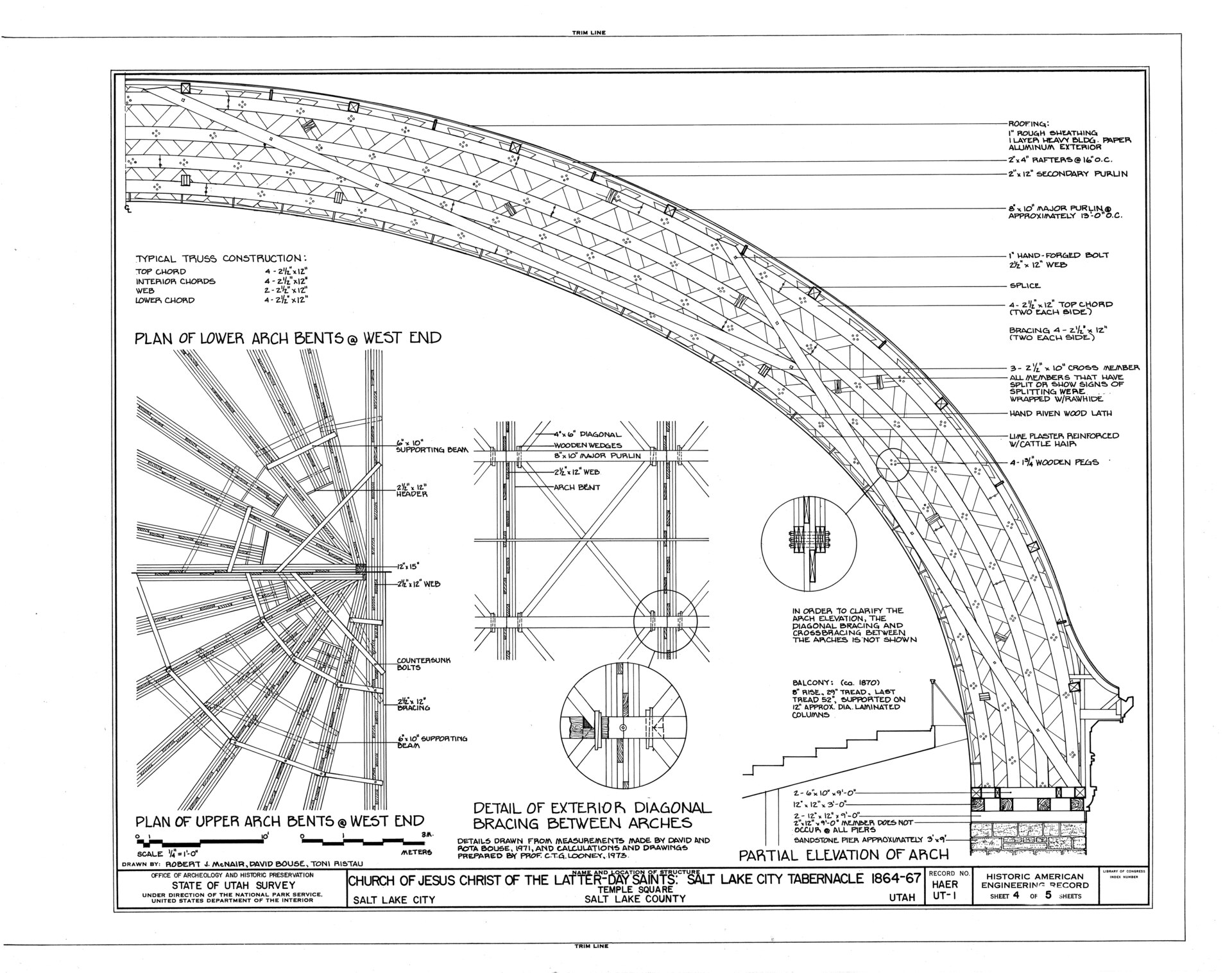

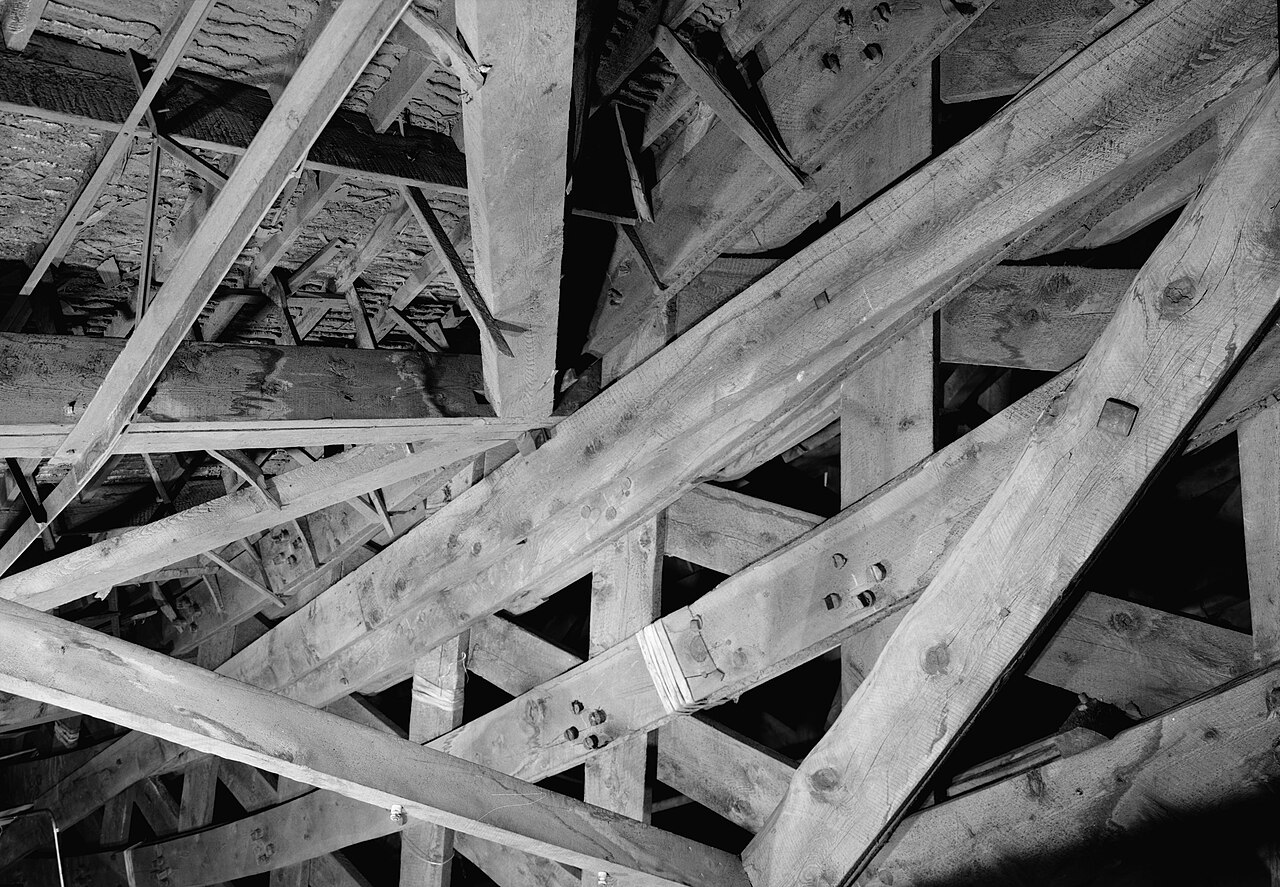

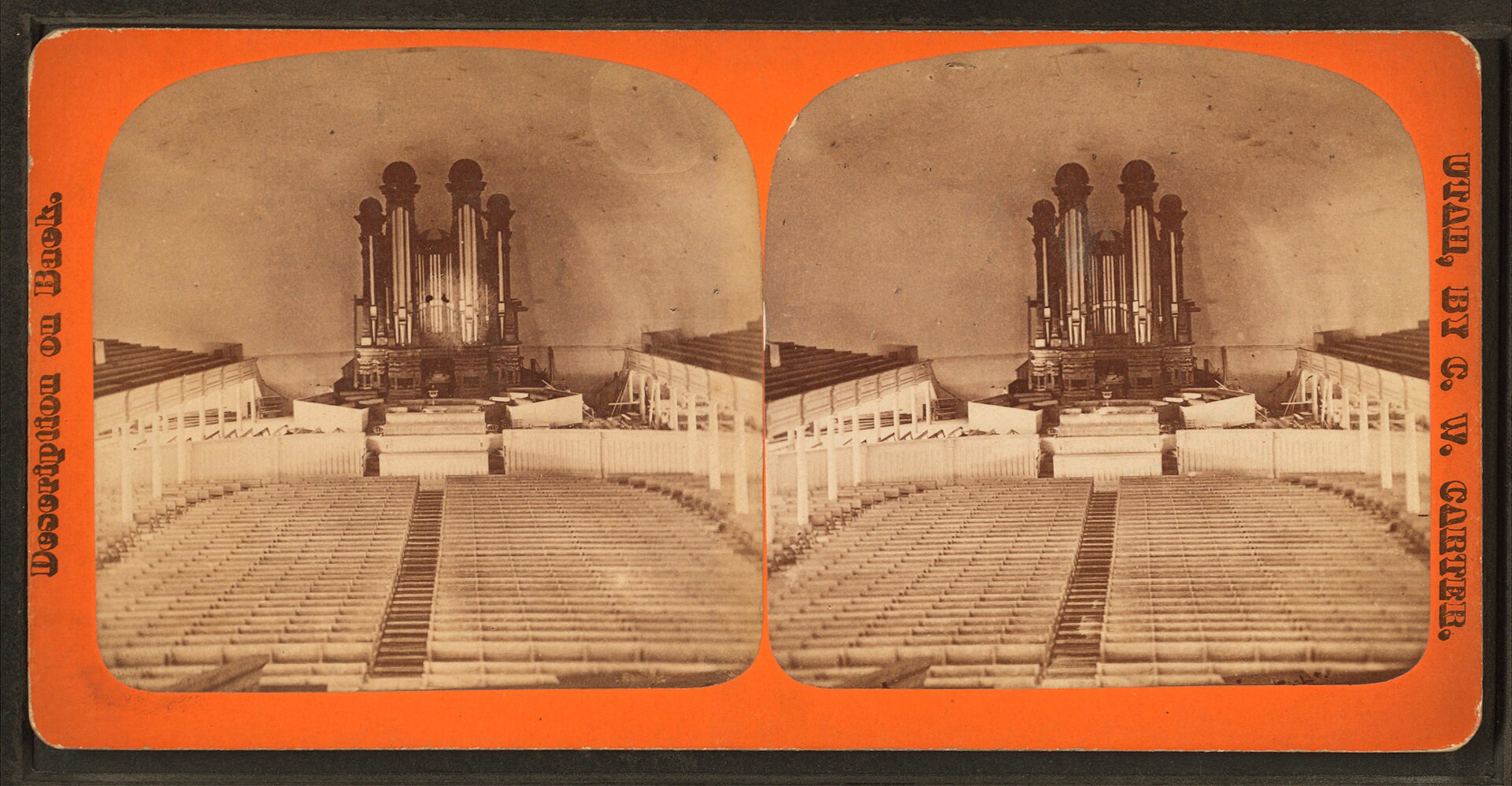

Salt Lake Tabernacleの客席写真には、中央の見通しという結果が写る。1971年のHAER屋根裏写真には交差する材と接合があり、sheet 4の部分立面・平面図とsheet 5の等角図には隠れたアーチの反復と外周支持部が記録される。客席の視線を説明するには、この同一建物の内観、屋根裏、図面を往復する。内観一枚から材の種類も荷重も推定しない。図面の後補材料に関する注記も、建設当初の姿と調査時の姿を分けるために読む。[1][2][3][5][6]

そのうえで四形式の模式図へ戻る。左上の柱梁はCandleyardsの指定記録、右上の木格子アーチはHAER、左下の石ヴォールトはDurhamの記録、右下の鉄柱桁はV&AのCrystal Palace記録を入口とする。煉瓦アーチはFort Pulaskiを本文で扱う。図は実物の平面や断面を縮写したものではなく、支えの置き方と視線の違いだけを描いた。写真を見比べるときも、対象の大きさを揃えて「どれが広い」と順位付けしない。[1][2][3][5][6]

Candleyardsでは木の区画と住宅の改修が重なり、創建時の部材と転用材を分けて読む必要がある。Salt Lake Tabernacleでは大人数が同じ方向へ向く集会の視線が、中央を開ける屋根構造と関わる。Durhamの石の天井は礼拝・行列を受け入れる高い身廊と結び付く。Fort Pulaskiの煉瓦造は防御の厚い壁と砲室、Crystal Palaceの鋳鉄柱と桁は万国博覧会の展示と短い施工期間に関わる。米国国立公園局の記録には、Fort Pulaskiの建設に軍人、熟練・非熟練の労働者に加え、近隣プランテーションから貸し出された奴隷化されたアフリカ人が携わったとある。構造を語るとき施工した人々の条件も見落とさない。構法は材料の物性だけで選ばれない。用途、施工できる技術、維持する制度も建物の広がりを決める。[2][1][3][4][5][6]

この比較から制作へ引き寄せるなら、まず人の目線をどこへ導きたいか、頭上を低く囲うか高く抜くか、支持体を見せるか隠すかを問う。その答えを「木は温かい」「石は重い」といった感覚語だけで済ませず、実例で支点がどこにあり、どの表面が室を区切るかへ戻す。構造を模すことと、材料・施工・社会条件を引用することも同一ではない。[2][1][3][4][5][6]

異なる建物の記録は、同一条件下の性能比較ではない。模式図の矢印は力学計算の結果ではなく、部材と支点の概念上の関係を示す。柱間隔、天井高、強度、耐火性、建設費を横並びに評価するには同じ条件の寸法、材料値、詳細図、構造解析が必要である。Durhamの石造ヴォールトが全ての荷重をリブだけで負担するとも、Fort Pulaskiの煉瓦アーチが大聖堂と同じ目的で築かれたとも言えない。[1][2][3][4][5][6]

Salt LakeのHAER写真は1971年撮影であり、19世紀の創建直後を写していない。木栓や生皮の接合が確認されても全箇所が同仕様とは限らない。Crystal Palaceの当時の版画は展示会の視覚経験を伝えるが、柱の応力値ではない。構造の理解は、まず実物の部材と図面に戻り、計測されていない性能は未確認に留めることで成立する。[1][2][3][4][5][6]
